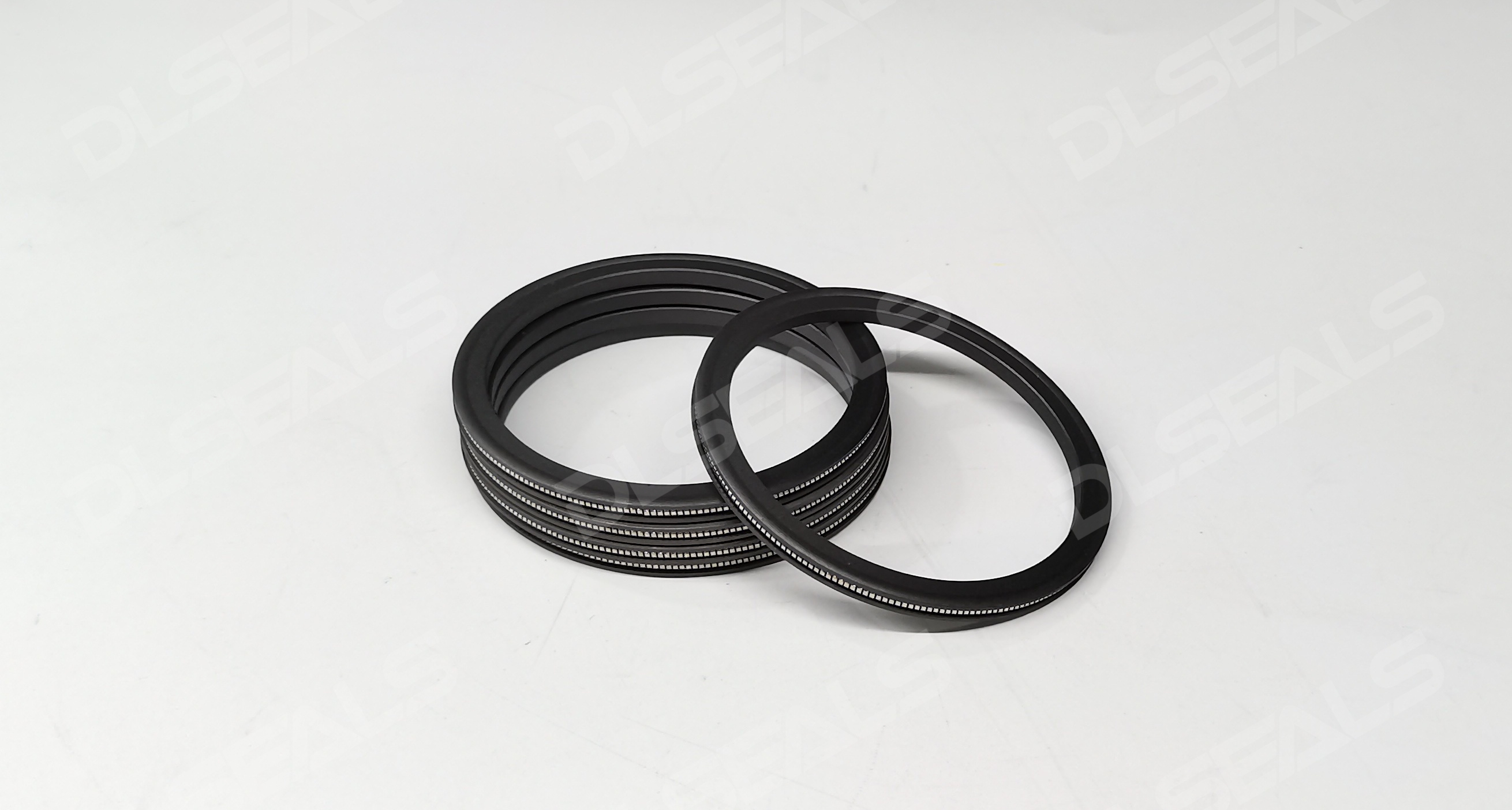

在高溫高壓閥門、航空燃油系統及超潔凈半導體設備中，泛塞封（Spring-Energized Seal）憑借彈簧與密封唇的協同作用，成為動態密封領域的標桿方案。其核心彈簧類型（V型與O型）的選擇直接影響密封性能與壽命。本文從結構力學、工況適配、失效模式等維度，深度解析兩種彈簧的技術差異與工程選型邏輯。
| 特性 | V型彈簧 | O型彈簧（螺旋彈簧） |
|---|---|---|
| 截面形狀 | V形金屬帶連續卷繞 | 圓形線材螺旋纏繞 |
| 受力模式 | 徑向彈性支撐為主 | 軸向壓縮+徑向擴張復合作用 |
| 剛度系數（N/mm） | 高（500~2000） | 中低（200~800） |
| 形變補償能力 | 有限（依賴V形角度變化） | 高（螺旋結構可多向形變） |
| 制造工藝 | 沖壓+卷繞，精度要求高 | 數控繞制，工藝成熟 |
核心差異：
V型彈簧：通過V形截面的彈性彎曲提供徑向支撐力，剛度高但形變范圍小；
O型彈簧：利用螺旋結構的壓縮與扭轉變形，實現多向自適應補償。
V型彈簧：
優勢：高剛度設計可承載超高壓（靜態密封可達1000MPa）；
場景：核電主泵密封、超臨界CO?渦輪機閥門。
O型彈簧：
優勢：彈性形變量大（壓縮率可達50%），適合壓力波動場景；
場景：液壓缸往復密封、航空航天作動器。
V型彈簧：
材質：多采用Inconel X-750或Elgiloy（鈷基合金），耐溫達650℃；
短板：復雜截面導致鍍層困難，耐腐蝕性依賴基材。
O型彈簧：
材質：常用316L不銹鋼或哈氏合金C-276，耐腐蝕性更優；
短板：高溫下（＞400℃）易發生應力松弛。
V型彈簧：
高頻振動抑制：高剛度減少共振風險，適合200Hz以上場景；
摩擦功耗：V形邊緣可能加劇密封唇磨損（需表面鍍銀處理）。
O型彈簧：
位移補償：螺旋結構可吸收±2mm軸向偏擺；
啟動力矩：彈性滯后低，適合精密運動控制。
V型彈簧：
疲勞壽命：10?次循環（R=0.1，載荷＞50%極限值）；
失效模式：V形根部應力集中導致斷裂。
O型彈簧：
疲勞壽命：10?次循環（R=0.5，載荷＜30%極限值）；
失效模式：螺旋間隙卡滯或腐蝕點蝕。
| 行業 | V型彈簧泛塞封典型應用 | O型彈簧泛塞封典型應用 |
|---|---|---|
| 能源 | 超高壓天然氣井口閥門（105MPa） | 水力發電渦輪機導葉密封（25MPa） |
| 航空航天 | 火箭發動機液氧閥門（-196℃） | 飛機起落架液壓作動筒（150℃） |
| 半導體 | 等離子體蝕刻機真空腔體 | 晶圓清洗設備旋轉接頭 |
| 醫療 | 高壓滅菌罐密封（140℃蒸汽） | 手術機器人關節密封（低摩擦） |
選型邏輯：
優先選V型彈簧：
壓力＞70MPa；
需精確控制接觸應力分布；
高頻振動環境（＞150Hz）。
優先選O型彈簧：
壓力波動±30%以上；
多向復合運動（旋轉+往復）；
強腐蝕介質（如氫氟酸）。
成本對比：
V型彈簧：
材料成本：因科鎳材質約￥8000/kg；
加工成本：精密沖壓+熱處理占單品價格40%。
O型彈簧：
材料成本：316L不銹鋼約￥150/kg；
加工成本：數控繞制占單品價格25%。
維護經濟性：
V型彈簧泛塞封：壽命周期成本高（更換需整體拆卸），但故障率低；
O型彈簧泛塞封：支持在線更換彈簧，維護成本低30%。
V型彈簧優化：
拓?fù)鋬?yōu)化設計：通過有限元分析重塑V形截面，應力集中降低50%；
增材制造：激光選區熔化（SLM）成型一體化彈簧-密封唇結構。
O型彈簧升級：
智能材料：形狀記憶合金（SMA）彈簧實現溫度自適應預緊力；
復合涂層：類金剛石（DLC）鍍層將摩擦系數降至0.02。
混合型彈簧：
V-O復合結構：外層V型彈簧提供剛性支撐，內層O型彈簧補償微觀形變；
應用場景：核聚變裝置第一壁密封（兼顧抗輻照與熱循環）。
V型與O型彈簧在泛塞封中的應用，本質是“剛性支撐”與“彈性適應”的技術路線抉擇。V型彈簧以力學精度見長，統治超高壓與高頻振動的極端領域；O型彈簧則以多向補償能力，成為復雜運動密封的首選。未來，隨著材料計算與數字孿生技術的發展，彈簧設計將突破傳統形態，推動泛塞封向“感知-響應”一體化智能密封進化。
